E-Type-lift van 3 ton: uiterst efficiënte hef- en transferapparatuur voor de aansluiting van productielijnen voor zwaar materiaal

   De 3-tons E-type hoogwerker is een hydraulisch hefapparaat speciaal ontworpen voor verticaal hijsen en werkplekaansluiting van zware materialen. Het is genoemd naar zijn E-vormige holle tafelbladstructuur en is vooral geschikt voor het hanteren van borden, bakken, pallets en andere materialen binnen 3 ton. Het wordt veel gebruikt in scenario's voor aansluiting op productielijnhoogte in industrieën zoals paneelmeubilair en magazijnlogistiek. Het is vooral ideaal om te combineren met zwaar uitgevoerde overdrachtsapparatuur zoals portaallaad- en losmachines om een ​​driedimensionale materiaaltransportverbinding te bouwen van "horizontale overdracht + verticaal heffen".

  De structuur van de 3-tons E-type-lift is gebouwd rond drie kernvereisten: stabiliteit bij zware lasten, constructievrij aanpassingsvermogen en intelligente koppeling. Alle componenten werken samen om de efficiënte en veilige werking van de apparatuur te garanderen, die specifiek is onderverdeeld in zes kernmodules:

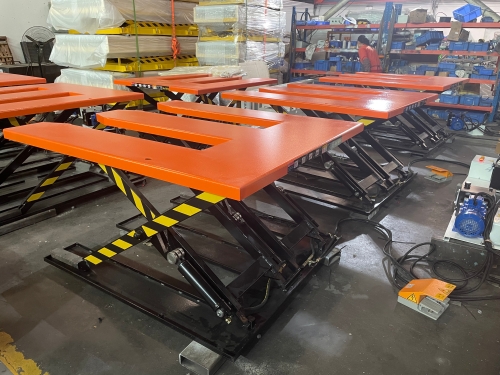

1. E-vormig lagertafelblad

  Het tafelblad is verwerkt met 6 mm dikke koolstofstalen platen, met een conventionele totale afmeting van 2000 mm x 1450 mm. In het midden is een hol kanaal gereserveerd, dat geschikt is voor het in- en uitstappen van vorken van handpallettrucks en vorkheftrucks, waardoor materiaal snel kan worden geladen en gelost zonder extra overslaggereedschap. De rand van het tafelblad is behandeld met antislip- en valpreventiemaatregelen om te voorkomen dat materialen tijdens het tillen verschuiven en glijden. Ondertussen is het oppervlak gepoedercoat om roest te voorkomen en zich aan te passen aan vochtige werkomstandigheden in werkplaatsen.

2. Hydraulisch aandrijfsysteem

  Uitgerust met 6 sets hydraulische cilinders (sommige modellen gebruiken een combinatie van 3 grote en 3 kleine cilinders), gecombineerd met een 3 kW-pompstation van Haojiesi in Foshan, Guangdong of een 2,2 kW-aandrijfmotor, kan het systeem een ​​maximale druk van 15 MPa bereiken, wat stabiel heffen onder een zware belasting van 3 ton garandeert. Het gebruikt ijzeren olieleidingen voor de transmissie van hydraulische olie, die bestand zijn tegen hoge druk en slijtage. Bovendien is er een extern overdrukventiel geïnstalleerd om de daalsnelheid nauwkeurig te regelen en bescherming tegen overbelasting te bieden, waardoor schade aan apparatuur als gevolg van overbelasting wordt voorkomen.

3. Schaarsteunframe

  De draagarmen zijn gemaakt van 14 mm dikke, zeer sterke stalen platen en het frame is gelast met 80 x 5 mm hoekstaal, met een sterke algehele stijfheid die bestand is tegen spanningsvervorming veroorzaakt door hoogfrequent tillen. De schaarstructuur, gecombineerd met massieve hoofdassen (sommige modellen zijn uitgerust met 60 verdikte massieve hoofdassen) en dynamische lagers, zorgt voor soepel heffen zonder vastlopen. De minimale hoogte kan worden verlaagd tot 150 mm en de maximale hoogte kan worden verhoogd tot 950-980 mm, zodat wordt voldaan aan de vereisten voor hoogteaansluitingen van verschillende werkstations.

4. Intelligent controlesysteem

  Met de volledige elektrische bediening van Delixi ondersteunt het drie bedieningsmodi: handmatig, automatisch en voetpedaal. De handmatige modus maakt een fijne aanpassing van de hoogte mogelijk indien nodig; de voetpedaalmodus maakt de handen vrij voor coördinatie op het werkstation; de automatische modus is uitgerust met een infrarood inductieapparaat, dat een intelligente positiecompensatie kan realiseren van "automatisch stijgen met één plaatdikte wanneer een plaat wordt weggenomen en automatisch dalen met één plaatdikte wanneer een plaat wordt geplaatst", zonder handmatige tussenkomst voor hoogteaanpassing.

5. Extra beschermingscomponenten

  Uitgerust met een elektrische plaat tegen kromtrekken om te voorkomen dat de aandrijfas kromtrekt onder zware belasting. Ondertussen is hij voorzien van een noodstopknop en een overbelastingsalarmmodule. Sommige modellen zijn bovendien uitgerust met een elektrische teenbescherming om te voorkomen dat de machinist bekneld raakt tijdens het hijsen, wat voldoet aan de industriële veiligheidsspecificaties.

6. Basis- en installatiestructuur

  De hele machine heeft een putvrij ontwerp en de antislipvoetjes aan de onderkant kunnen het niveau nauwkeurig afstellen, waardoor de noodzaak voor destructieve constructie op de werkvloer overbodig wordt. Met een eigen gewicht van ongeveer 530 kg kan hij direct op een vlakke ondergrond worden geplaatst voor gebruik, waardoor hij zich aanpast aan de snelle transformatie van bestaande productielijnen.

1. KernVoordelen van de apparatuur

• Constructievrij aanpassingsvermogen:Er is geen inbedding van een put nodig en deze kan onmiddellijk na plaatsing worden gebruikt, waardoor de tijd en kosten van de transformatie van de productielijn aanzienlijk worden verminderd, vooral geschikt voor het upgraden van productielijnen van kleine en middelgrote ondernemingen.
• Efficiëntie bij zware belasting:De nominale last van 3 ton kan hele stapels platen in één keer overbrengen, wat 4-6 keer efficiënter is dan traditionele handmatige batchverwerking, en het heffen is stabiel zonder materiële schade.
• Intelligente koppeling:De automatische positiecompensatiefunctie met infraroodinductie kan naadloos worden aangesloten op het blankingwerkstation van de portaallaad- en losmachine, waardoor een continue werking van "portaalblanking - automatische nivellering van het heffen - daaropvolgende proceslading" wordt gerealiseerd, waardoor de wachttijd op het werkstation wordt verkort.
• Compatibiliteit met meerdere gereedschappen:Het E-vormige tafelblad is geschikt voor diverse overslagapparatuur zoals handpallettrucks, vorkheftrucks en rollenlijnen, en kan flexibel worden ingebed in verschillende soorten productieschakels.


2. Coördinatie van de productielijn met portaallaad- en losmachines

  In de geautomatiseerde productielijn voor paneelmeubilair dient de E-type lift van 3 ton vaak als materiaalopslag- en hoogteverbindingsknooppunt van de portaallaad- en losmachine:

• De portaallaad- en losmachine brengt de gesneden platen over naar het tafelblad van de E-type lift;
• De lift past zich automatisch aan de geschikte hoogte aan, afhankelijk van de hoogte van het werkstation van de kantenaanlijmmachine;
• De flexibele duwer van de kantenaanlijmmachine grijpt de platen rechtstreeks van het heftafelblad om ze aan te voeren, zonder handmatige overdracht en hoogtekalibratie gedurende het hele proces, waardoor een naadloze verbinding tussen het snij- en kantenaanlijmproces wordt gerealiseerd, en de productiecapaciteit in één ploegendienst kan met meer dan 20% worden verhoogd.
