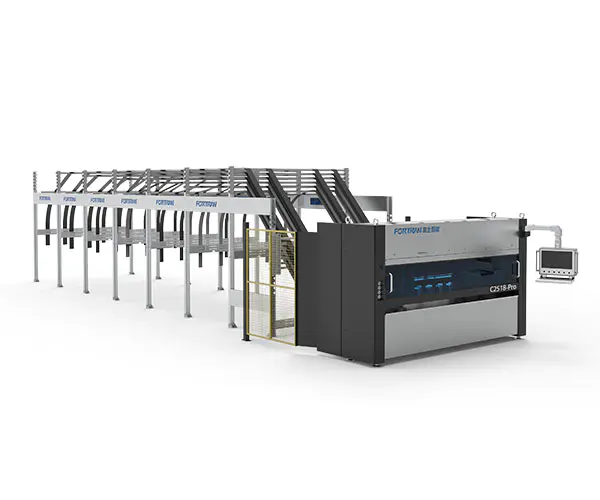

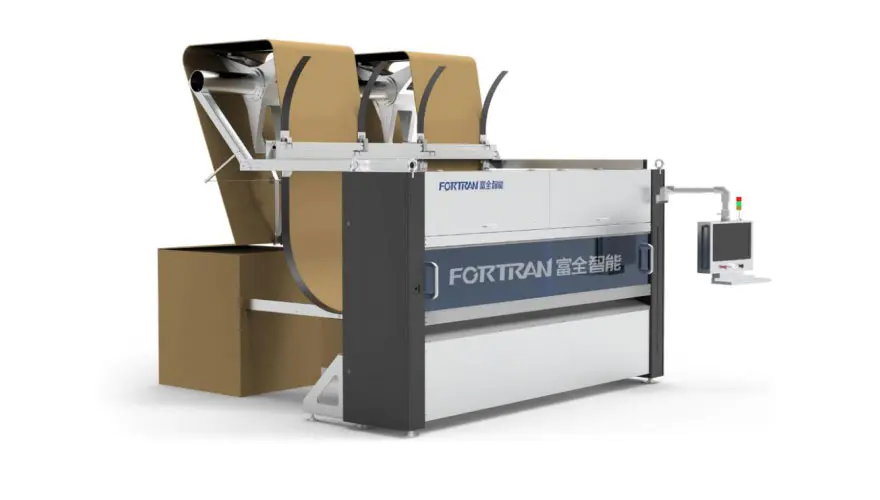

Automatische hogesnelheidspapiersnijmachine

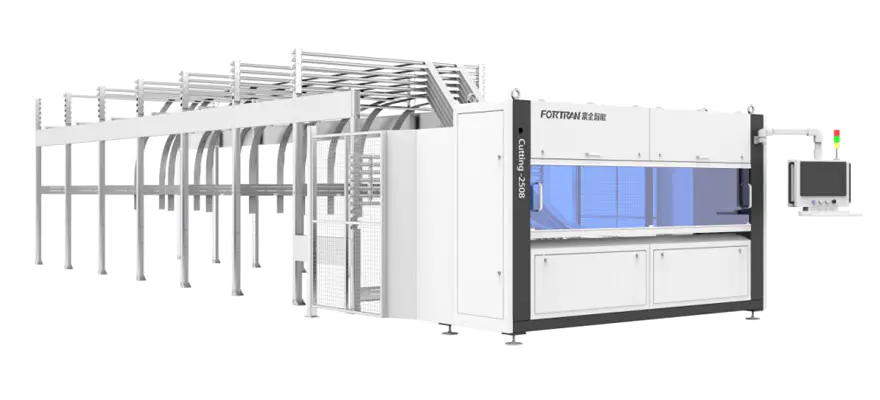

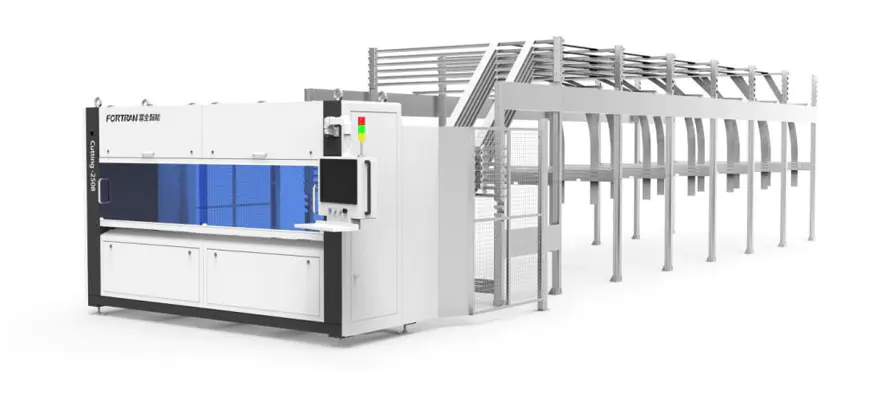

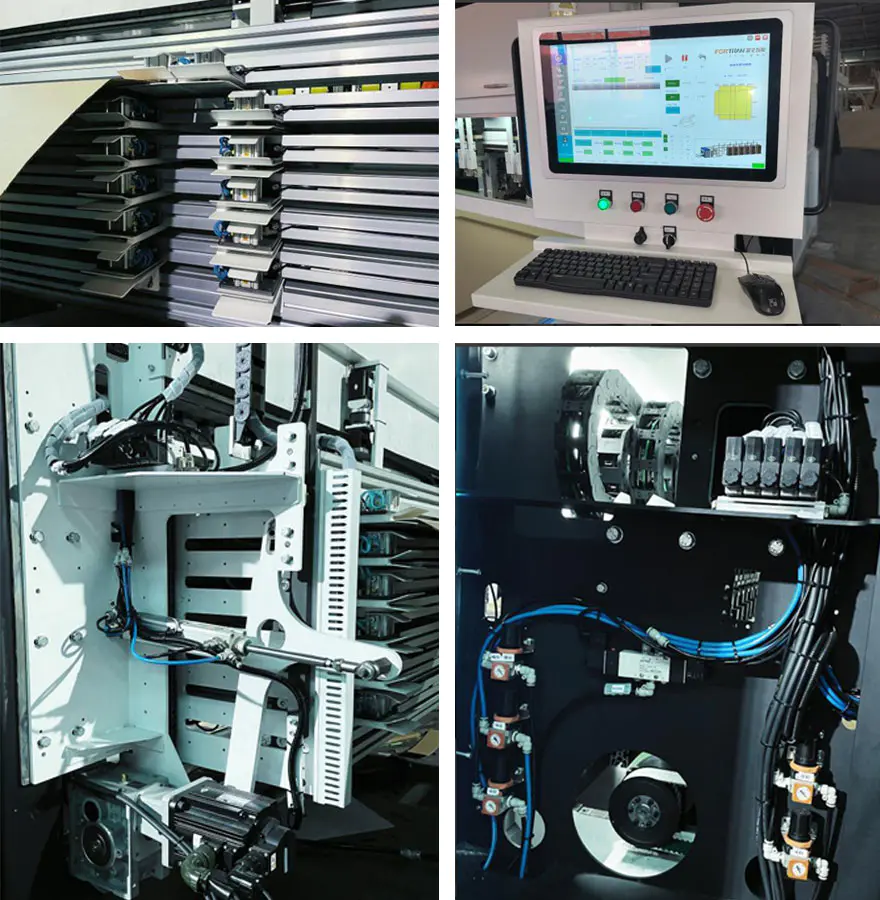

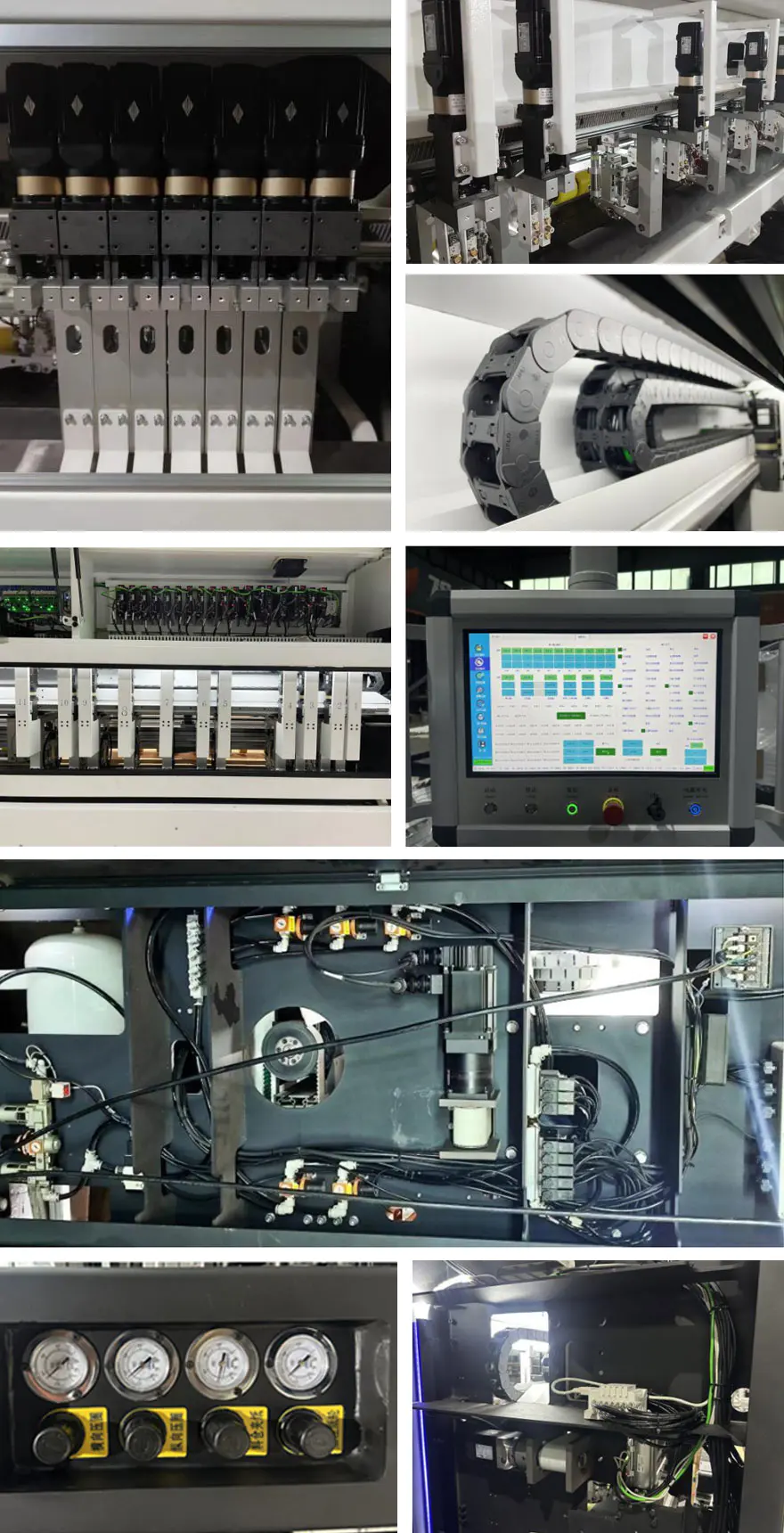

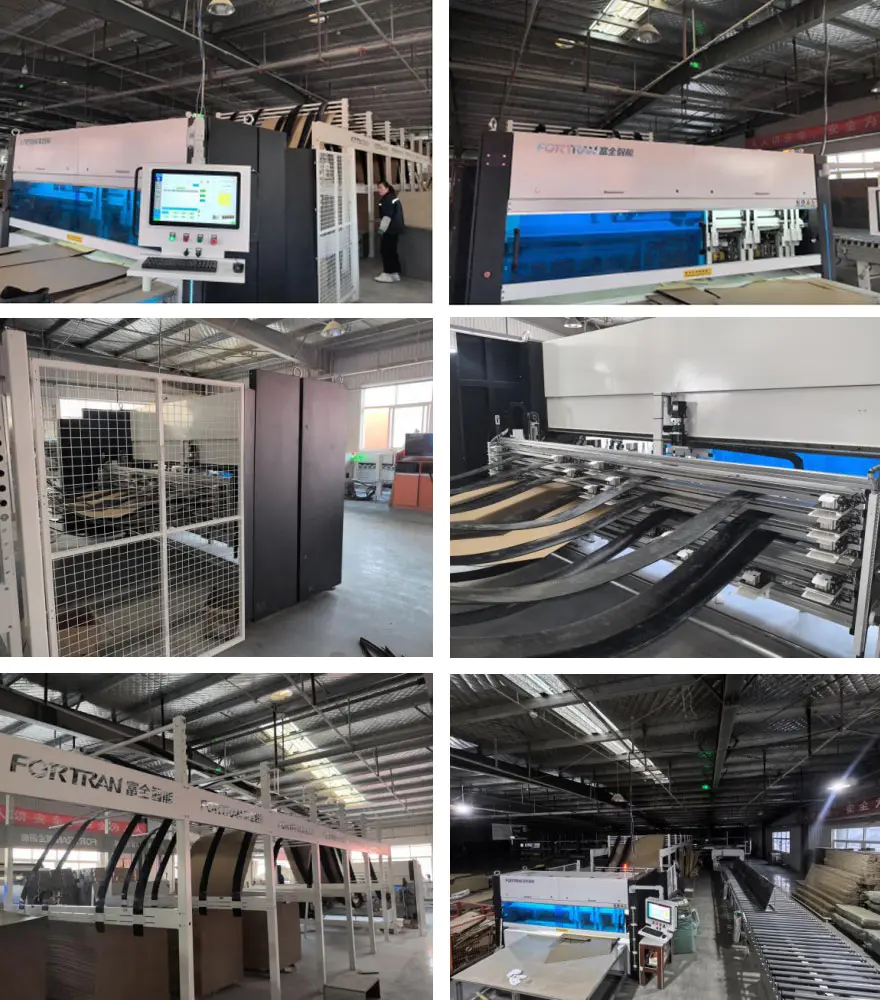

Machine-afbeelding

Machinespecificaties

Afmetingen L*B*H (mm)	Basisspecificaties	Voeding (kW)	Snijsnelheid (M/min)	Werkhoogte (mm)
14750*4040*3000	11 verticale+1 horizontale messen, volledige servobediening, met 6 magazijnen	5.8	0-120	850

Verwerkingsparameters

Min. Snijlengte L (mm)	Max. Snijbreedte W (mm)	Snijdikte voor golfpapier H (mm)	Precisie mesafstand in de lengterichting (mm)	Efficiëntie (stuks/min)
300	2550	2-7	±1,5	0-12

Algemene beschrijving van functies

De automatische hogesnelheidspapiersnijmachine wordt gebruikt voor de continue verwerking van golfpapier en losse vellen met een vaste lengte om vouwkartons te produceren. De machine voert rillen uit in zowel de dwars- en lengterichtingen, intermitterend snijden en snijverwerking op het golfpapier. Snijden met vaste lengte maakt zowel massaproductie als maatwerk mogelijk productie. De machine kan als stand-alone unit of als eerste onderdeel van een verpakkingslijn worden gebruikt.

Nee.	Item	Functies
1	Papieropslagrek	Het papieropslagrek is gemaakt van zuurgewassen stalen platen en verwerkt door buigen. Het beschikt over een eenvoudige structuur, een betrouwbare constructie en is behandeld met kou galvanisatie, resulterend in een aantrekkelijk uiterlijk en uitstekende roestbestendigheid. De standaardconfiguratie omvat 6 papieropslagcompartimenten aangepast aan de verschillende behoeften van de klant, met een hoge flexibiliteit en sterk aanpassingsvermogen.
2	Framestructuur	Het frame wordt vervaardigd door precisiebewerking na het lassen van rechthoekig staal buizen en stalen platen. Het garandeert een hoge montagenauwkeurigheid en operationele precisie, waardoor een lange levensduur en uitstekende stabiliteit van de apparatuur wordt gegarandeerd.
3	Aandrijfmechanisme	De invoeraandrukrol is gemaakt van PU-materiaal, dat een helder en aantrekkelijk oppervlak heeft met hoge wrijving. Dit verbetert effectief de betrouwbaarheid van het kartonnen transport. Ondertussen wordt de tractietrommel geïmporteerd uit Duitsland en is zeer duurzaam.
4	Transversale structuur	Het vermogen wordt geleverd door een zeer nauwkeurige servomotor in combinatie met een verloopstuk en een synchroon wielmechanisme, dat hoge prestaties levert

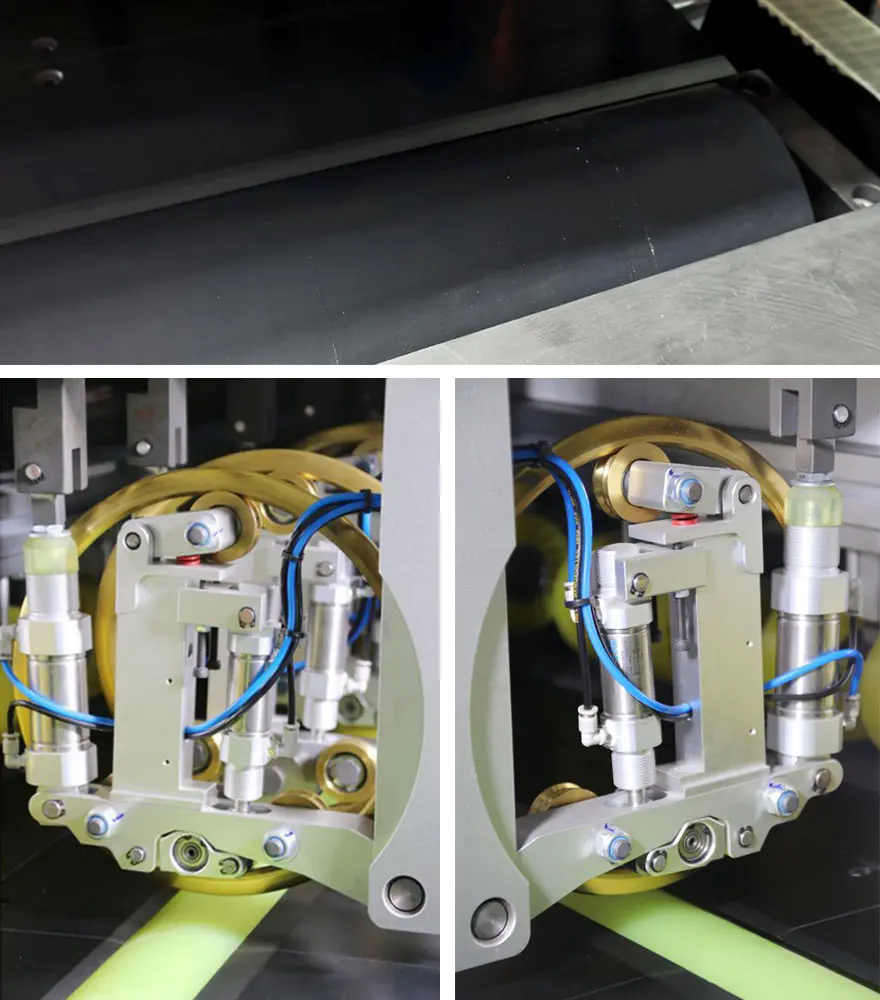

5	Longitudinale maaieenheid	Dit mechanisme bestaat voornamelijk uit 7 sets meshouders. De mesconfiguratie van 7+1 maakt het universeel snijden van doostypes 410 en 411 mogelijk. Het is ontworpen om te voldoen aan de eisen aan een zeer efficiënte werking en tegelijkertijd duurzaamheid garanderen;

6	Verstelbaar opslagapparaat	Beide uiteinden van het moederbord door CNC-bewerking zorg voor de parallelle zijden, het gebruik van hoge sterkte ketting op en neer om de veiligheid en betrouwbaarheid te garanderen slaat geen tanden over, om de nauwkeurigheid te verbeteren en efficiëntie van de bediening, gebruiken we hoge precisie kegeltandwielreductiemiddel uitgerust met hoge precisie servicemotor; Om de bezettingsgraad te verbeteren van papier, stellen we deze instelling in op 6 papierbibliotheken, die kunnen worden vergroot of verkleind afhankelijk van verschillende klantbehoeften, handig en snel, en sterk aanpassingsvermogen;

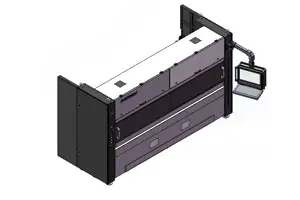

7	Machinebehuizing	De primaire functie is het versieren van de machine zelf. Er is een externe beschermhoes aan toegevoegd de machine. De kap is behandeld met plastic spuiten, waardoor het esthetisch wordt aangenaam, delicaat en bestand tegen verf chippen. Het observatievenster aan de voorzijde van de machine is gemaakt van acrylplaat, die geeft het een aantrekkelijk en elegant uiterlijk, zoals evenals hoge taaiheid en weerstand tegen verbrijzelend.

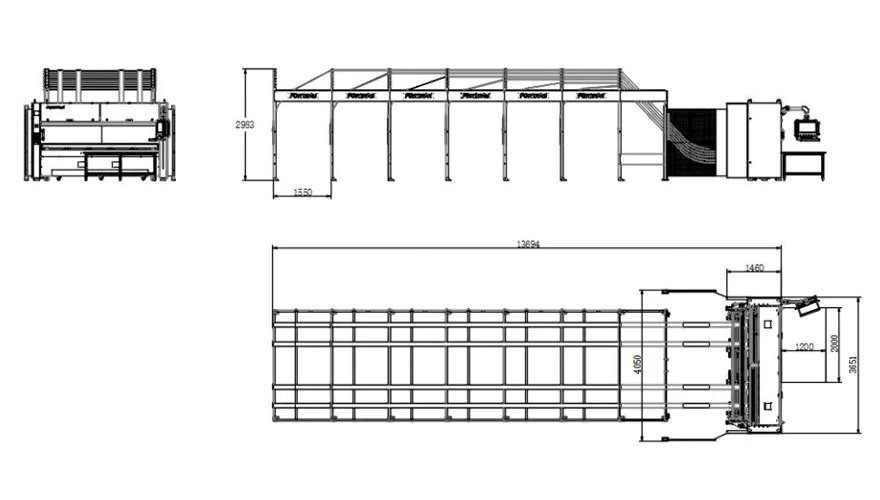

Drie-aanzichttekeningen

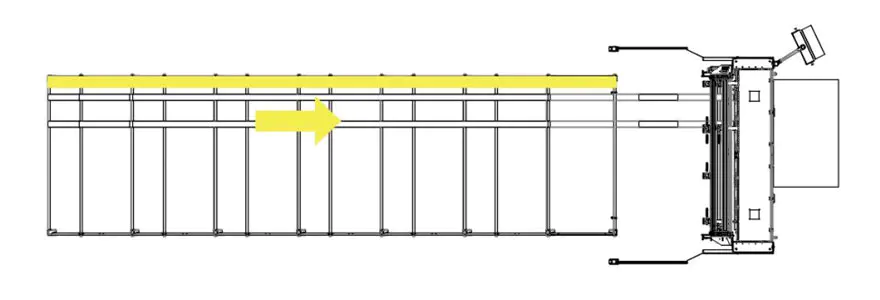

Schematisch diagram van de productieprocesmodus

Vereisten voor verbruiksartikelen

1. Vereisten voor golfpapier bij het invoerstation

A. Breedte doorlopend golfpapier: 400–2550 mm;
B. Totale breedte van naast elkaar geklemd golfpapier: Maximaal 2550 mm;
C.Stapelhoogte,inclusief een pallet van 120 mm: Maximaal 1300 mm;
D.Stapelbreedte, maximaal: 1300 mm; Lengte van golfpapier op het afvoerpunt: minimaal 300 mm;
E. Tolerantie in de lengterichting voor snijden met een vaste lengte: maximaal 0,5%; Transversale tolerantie voor snijden met een vaste lengte: maximaal ± 2,0 mm;
F. Golfpapierdikte: 2-7 mm, ± 0,2 mm; Maximale grondstofkwaliteit tot 2,30 BC (volgens DIN 55468-norm);
G.De kwaliteit van het karton voldoet aan de norm DIN 55468;
H.Enkel gegolfd, maximale dikte van circa 4 mm (kwaliteit: 1,10–1,40); Dubbel gegolfd, maximale dikte van circa 7 mm.

2. Kartonsoorten

Serienummer	Naam	Afbeelding	Papierinvoerrichting	Minimale maat
1	Gewone doos		longitudinaal	Lengte: minimaal 400 mm Breedte: minimaal 36 mm Hoogte: minimaal 225 mm
2	Gewone doos		longitudinaal	Lengte: minimaal 400 mm Breedte: minimaal 36 mm Hoogte: minimaal 225 mm
3	Hemel- en aardedekking		longitudinaal	Lengte: minimaal 400 mm Breedte: minimaal 225 mm Hoogte: minimaal 18 mm
4	Middelste zegeldoos		longitudinaal	Lengte: minimaal 400 mm Breedte: minimaal 450 mm Hoogte: minimaal 18 mm
5	Middelste zegeldoos		longitudinaal	Lengte: minimaal 400 mm Hoogte: minimaal 450 mm Hoogte: minimaal 18 mm
6	Kast met volledige vleugels		longitudinaal	Lengte: minimaal 400 mm Hoogte: minimaal 225 mm Hoogte: minimaal 18 mm
7	Middelste zegeldoos		longitudinaal	Lengte: minimaal 400 mm Hoogte: minimaal 450 mm Hoogte: minimaal 18 mm
8	Vierkant karton		longitudinaal	Lengte: minimaal 400 mm Hoogte: minimaal 18 mm

Lijst met configuratie van hoofdcomponenten

Nee.	Item	Specificaties	Aantal	Opgemerkt
1	Longitudinale meseenheid		7 SETS	De hoeveelheid kan worden aangepast aan de vereisten
2	Horizontale messeneenheid		1 INSTELLEN
3	Rolmontage		3 STUKS
5	Dwarse synchrone riem		1 STUKS
6	Synchrone riem		2 STUKS
7	Tractie servomotor		2 SETS
8	Tractieverminderaar		2 SETS
9	Aanpassing opslagservomotor		1 INSTELLEN
10	Aanpassing Opslagverkleiner		1 INSTELLEN
11	Bewegende motor van het mes		7 SETS	De hoeveelheid kan worden aangepast aan de vereisten
12	Mes bewegende reducer		7 SETS
13	Pneumatische componenten		1 INSTELLEN
14	Elektrische schakelkast	——	——
15	Elektrische componenten	Foto-elektrische sensoren, kabels, reflectoren, elektrische componenten	——
16	Controleur	Stuurprogramma's, firmware, modules	——

Lijst met draagbare onderdelen en verbruiksartikelen

1. Lijst met draagbare onderdelen

Nee.	Item	Specificaties	Aanbevolen aantal	U8-nummer
1	Voedingsasbus	PCM260-02-020-260	6
2	Duwende asbus	CZJ260-02-010-300	2
3	Naadloze groene stille synchrone riem met stalen kern (Xiet)	75-AT10-6910	1
4	Magneetventiel	SY5120-5GZD-01	2
5	φ66xφ16x0,8 rond tandblad	PCM260-03-010-010	2
6	Magneetventiel	4N330C08B	1
7	Schuifregelaar	HGH15CA	2
8	Precisie drukreduceerventiel	SDR20008JN	2
9	Naadloze polyurethaan synchrone riem met staaldraad - stil type	AT10x50xL1290	1
10	Relais	RXT-F01K D24	1
11	Samensmelten	5*20mm 0,1A	5
12	Eindschakelaar	XCK-N2145P20C	2
13	Naderingsschakelaar	IME12-06BPSZW2S	2
14	Naadloze polyurethaan synchrone riem met staaldraad - stil type	AT10x50xL920	1

Lijst met verbruiksartikelen

1	Papiersnijkracht Rubberen rol B	PCM260-01-020-300	1
2	φ66xφ16x0,8 rond tandblad	PCM260-03-010-010	2
3	Voedingsasbus	PCM260-02-020-260	2
4	Duwende asbus	CZJ260-02-010-300	1
