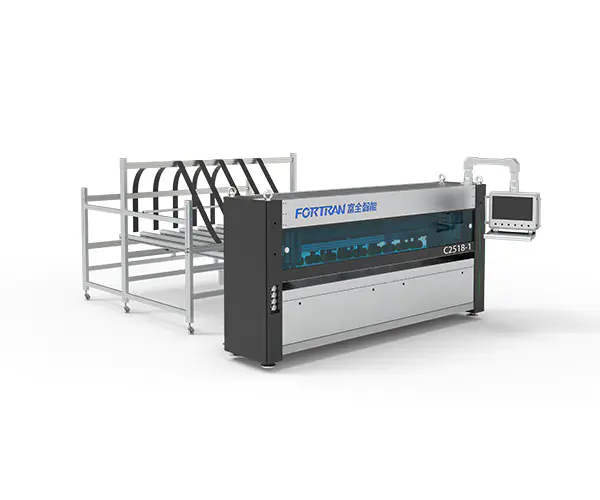

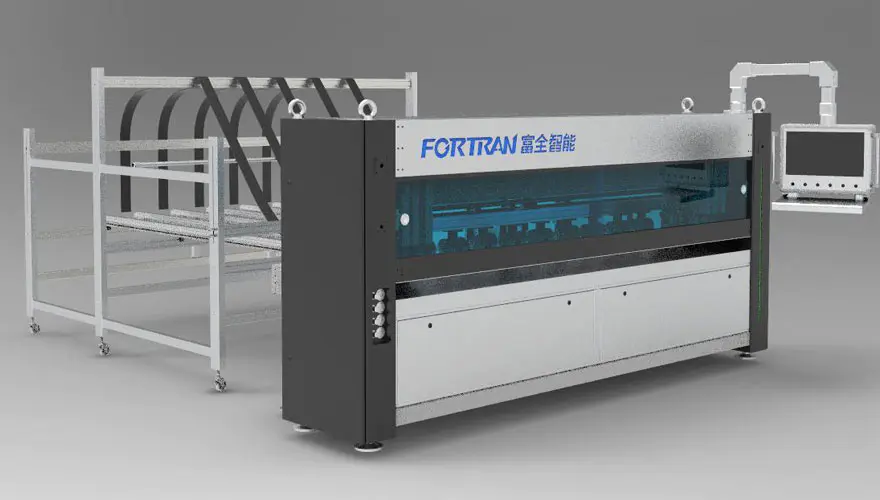

Volautomatische papiersnijmachine

Machinespecificaties

Afmetingen L*B*H (mm)	Basisspecificaties	Voeding (kW)	Snijsnelheid (M/min)	Werkhoogte (mm)
6700*3650*3000	7 verticale + 1 horizontale messen, met invoermodi voor losse vellen en invoer voor doorlopende vellen	5.25	0-120	850

Verwerkingsparameters

Min. Snijlengte L (mm)	Max. Snijbreedte W (mm)	Snijdikte voor golfpapier H (mm)	Precisie mesafstand in de lengterichting (mm)	Efficiëntie (stuks/min)
300	2500	2,5-6,5	±1,5	0-12

De volautomatische papiersnijmachine wordt gebruikt voor de continue verwerking van golfpapier en losse vellen met een vaste lengte tot vouwdozen. De machine voert rillen uit in zowel de dwars- en lengterichtingen, intermitterend snijden en snijverwerking op het golfpapier. Snijden met vaste lengte maakt zowel massaproductie als maatwerk mogelijk productie. De machine kan als stand-alone unit of als eerste onderdeel van een verpakkingslijn worden gebruikt.

Nee.	Item	Functies	Model

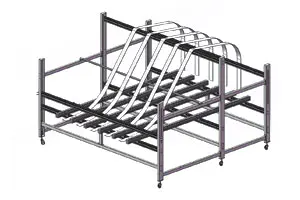

1	Papieropslagrek	Het papieropslagrek is gemaakt van beitsplaat door middel van buigverwerking, met een eenvoudige structuur en een betrouwbare constructie. Het is geverfd om een ​​aantrekkelijk uiterlijk en uitstekende roestbestendigheid te garanderen. De standaardconfiguratie omvat een doorlopend kartonnen materiaalrek en een enkellaagse kartonnen invoerstroomstrook.
2	Framestructuur	Het frame wordt vervaardigd door precisiebewerking na het lassen van rechthoekige stalen buizen en stalen platen. Het garandeert een hoge montagenauwkeurigheid en operationele precisie, waardoor een lange levensduur en uitstekende stabiliteit van de apparatuur wordt gegarandeerd.

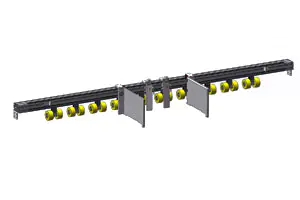

3	Aandrijfmechanisme	Het invoerdrukwiel is gemaakt van PU-materiaal, met een helder en mooi oppervlak en wrijving, wat de betrouwbaarheid van het kartonnen transport effectief kan verbeteren. Ondertussen wordt de tractietrommel uit Duitsland geïmporteerd, duurzaam en duurzaam; hij kan handmatig worden aangepast en aan de zijkant worden bevestigd.
4	Transversale structuur	Het vermogen wordt geleverd door een zeer nauwkeurige servomotor in combinatie met een verloopstuk en een synchroon wielmechanisme, dat een hoge snelheid en nauwkeurige positionering bereikt, waardoor de nauwkeurigheid van het snijden van de doos wordt gegarandeerd;
5	Longitudinale maaieenheid	Dit mechanisme bestaat hoofdzakelijk uit zeven sets meshouders. De dwarse mesbandservo drijft de positionering van het longitudinale mes aan, dat kan voldoen aan de eisen van een efficiënte werking en tegelijkertijd duurzaamheid garandeert.

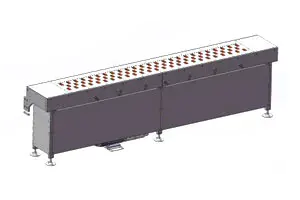

6	Verstelbaar opslagapparaat	De rollen worden bestuurd door een servomotor en een snelheidsregelaar. Om de operationele nauwkeurigheid en efficiëntie te verbeteren, gebruiken we een uiterst nauwkeurige snelheidsreductiemiddel met kegeltandwiel, uitgerust met een uiterst nauwkeurige servomotor. Er wordt gebruik gemaakt van een vacuümzuigstructuur om karton te adsorberen, waardoor een beter transport van enkellaags karton mogelijk is.
7	Machinebehuizing	De primaire focus ligt op het decoreren van de machine zelf. Er wordt een externe beschermhoes aan de machine toegevoegd, die is behandeld met een poedercoating om een ​​esthetisch aantrekkelijke en duurzame afwerking te garanderen die niet afbladdert of afbladdert. Het observatievenster aan de voorkant van de machine is gemaakt van een diepblauw acrylpaneel, dat niet alleen visueel aantrekkelijk en elegant is, maar ook zeer veerkrachtig en bestand tegen breuk. Bovendien is er een schuifrail van aluminiumlegering geïnstalleerd, die een glanzend oppervlak heeft en stil en geluidloos werkt.

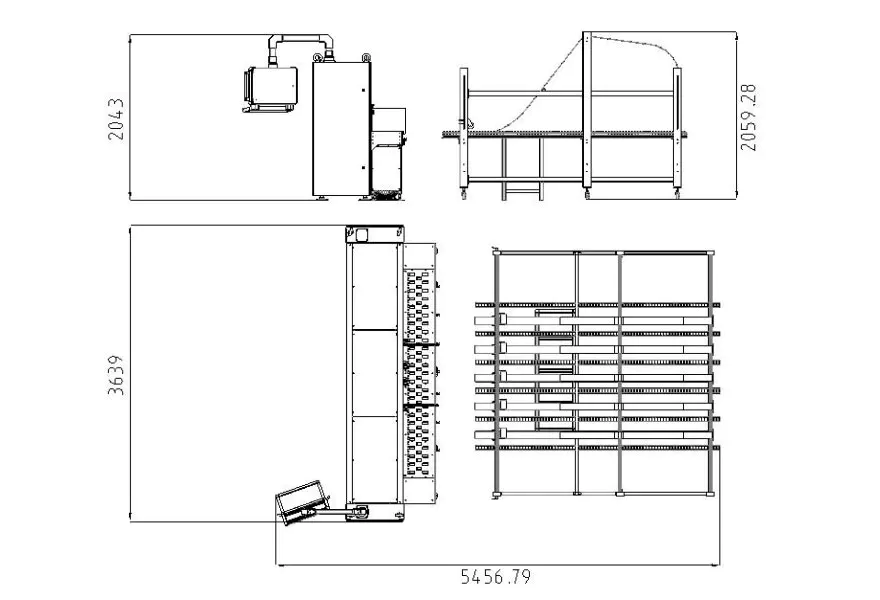

Drie-aanzichttekeningen

Vereisten voor verbruiksartikelen

1. Vereisten voor golfpapier bij het invoerstation

A. Breedte doorlopend golfpapier: 400–2350 mm;
B.Stapelhoogte, inclusief pallet van 120 mm: Maximaal 1300 mm;
C. Stapelbreedte, maximaal: 1300 mm; Lengte van golfpapier op het afvoerpunt: minimaal 300 mm;
D. Tolerantie in de lengterichting voor snijden met een vaste lengte: maximaal 0,5%; Transversale tolerantie voor snijden met een vaste lengte: maximaal ± 2,0 mm;
E. Golfpapierdikte: 2,5–6 mm, ± 0,2 mm; Maximale grondstofkwaliteit tot 2,30 BC (volgens DIN 55468-norm);
F.De kwaliteit van het karton voldoet aan de norm DIN 55468;

G.Enkel gegolfd, maximale dikte van circa 4 mm (kwaliteit: 1,10–1,40); Dubbel gegolfd, maximale dikte van circa 6 mm.

2. Kartonsoorten

Serienummer	Naam	Afbeelding	Papierinvoerrichting	Minimale maat
1	Gewone doos		longitudinaal	Lengte: minimaal 400 mm Breedte: minimaal 36 mm Hoogte: minimaal 225 mm
2	Gewone doos		longitudinaal	Lengte: minimaal 400 mm Breedte: minimaal 36 mm Hoogte: minimaal 225 mm
3	Hemel- en aardedekking		longitudinaal	Lengte: minimaal 400 mm Breedte: minimaal 225 mm Hoogte: minimaal 18 mm
4	Middelste zegeldoos		longitudinaal	Lengte: minimaal 400 mm Breedte: minimaal 450 mm Hoogte: minimaal 18 mm
5	Middelste zegeldoos		longitudinaal	Lengte: minimaal 400 mm Hoogte: minimaal 450 mm Hoogte: minimaal 18 mm
6	Kast met volledige vleugels		longitudinaal	Lengte: minimaal 400 mm Hoogte: minimaal 225 mm Hoogte: minimaal 18 mm
7	Middelste zegeldoos		longitudinaal	Lengte: minimaal 400 mm Hoogte: minimaal 450 mm Hoogte: minimaal 18 mm
8	Vierkant karton		longitudinaal	Lengte: minimaal 400 mm Hoogte: minimaal 18 mm
