Geïntegreerd intelligent meetstation

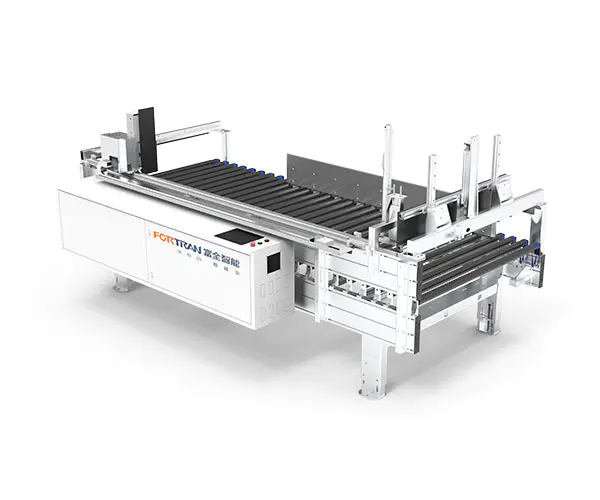

Algemeen machinebeeld

Apparatuurparameters

Algemene afmetingenL*B*H (mm)	Apparatuur Weeg (kg)	Meten van draagvermogen (kg/㎡)	Totaal vermogen (kW)	Meetnauwkeurigheid (mm)	Werkbankhoogte (mm)
3500*1960*1800	800	50	2.25	±0,5	800±50

Meetparameters

Plaatlengte Verwerkingsbereik L (mm)	Bordbreedte Verwerkingsbereik W (mm)	Plaatdikte Verwerkingsbereik H (mm)	Efficiëntie meten (tijden/min)	Transportsnelheid (m/min)
350-2800	200-1200	18-250	4-6	0-35 (frequentieomzetting instelbaar)

1. De voeten worden met laser gesneden en geboord, waardoor nauwkeurige gatposities worden gegarandeerd. Ze worden gebogen door een CNC-buigmachine voor nauwkeurige hoeken.
2. De voeten zijn gemaakt van koudgewalste, gebeitste stalen platen met vlakke oppervlakken. Na het stralen en zandstralen worden ze voorzien van een spuitcoating voor een sterke corrosiebestendigheid.
3. De voeten hebben beweegbare, verstelbare voetbekers en bieden een sterk aanpassingsvermogen aan de vlakheid van de grond.
4. De thermisch verzinkte rollen zijn bedekt met Italiaans geïmporteerde slangen, waardoor oppervlaktekrassen van werkstukken als gevolg van wrijving effectief worden voorkomen en intacte werkstukoppervlakken worden gegarandeerd.
5.De elastische riemaandrijving produceert weinig geluid tijdens bedrijf. De elastische riem heeft een hoge taaiheid en een lange levensduur.
6. Zowel de stoppers als de steunplaten zijn gemaakt van compact laminaat en de steunplaten zijn gemaakt van gladde PE-platen, wat resulteert in een lage wrijvingsweerstand.
7. Het geïntegreerde lengte- en breedtemetingsontwerp vermindert het vloeroppervlak.
8. Automatische regeling maakt metingen met hoge nauwkeurigheid, hoge efficiëntie en laag uitvalpercentage mogelijk.

9. De geleiderail van het mechanische positioneringsapparaat maakt gebruik van Hiwin-geleiderail, met hoge precisie, lage trillingen en een lange levensduur. De transmissie maakt gebruik van tandwielen en tandheugel voor hoge snelheid en hoge precisie. De positionering maakt gebruik van een servomotor, die precisie, efficiëntie, snelheid, hoog koppel en klein formaat garandeert.

Het geïntegreerde intelligente meetstation wordt voornamelijk gebruikt om de stapellengte, breedte en dikte van elk pakket planken te meten vóór het verpakken. Het meet eerst de lengte, dan de breedte en ten slotte de hoogte, met hoge snelheid, een klein vloeroppervlak en een hoog rendement. Het heeft een breed en dik aluminium profielframe, dat elegant is en uitstekende stabiliteit heeft.

Serienummer	Naam	Functie	Module

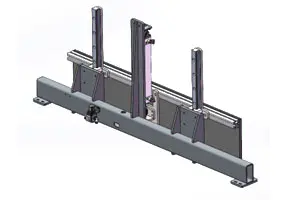

1	Lengtemeting van beweegbare balkconstructie	Een zeer nauwkeurige servomotor brengt het vermogen over via een planetair verloopstuk, waardoor een hoog koppel, weinig geluid en stabiel vermogen wordt geleverd. Het vermogen wordt overgebracht via een synchrone as en tandwielen om een ​​snelle beweging van het hele mechanisme te realiseren, waardoor de efficiëntie wordt verbeterd.

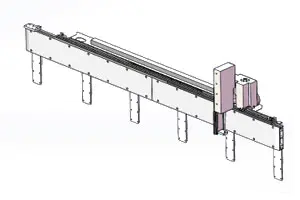

2	Lengtemeting van vaste plaatmontage	Dit uiteinde dient als meetreferentieplaat. Het schot wordt aangedreven door een luchtcilinder voor verticaal heffen en bereikt een snelle en stabiele lineaire beweging met behulp van Hiwin-precisiegeleiderails.

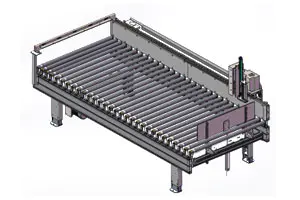

3	Rollenbaanframe meten	De rollen maken gebruik van Italiaans geïmporteerde, met rubber bedekte rollen met gladde en heldere oppervlakken en hoge wrijving, waardoor een absoluut stabiel transport van pakketten wordt gegarandeerd en de mogelijkheid van glijdende wrijving aanzienlijk wordt verminderd. Ze worden onderworpen aan straalstralen en spuitcoaten om het algehele uiterlijk en de stijfheid van het frame te garanderen.

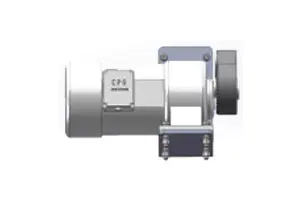

4	Montage van de rolmotor	Maakt gebruik van geïmporteerde motorreductoren voor duurzaamheid. Het vermogen wordt stabiel op de rollen overgebracht via synchrone katrollen en synchrone riemen.
5	Breedtemeting Sectiemeting Vermogensmechanisme	Het horizontale aandrijfsysteem maakt gebruik van een uiterst nauwkeurige servomotor in combinatie met een precisiereductiemiddel om de stabiliteit van het transmissiesysteem te garanderen.

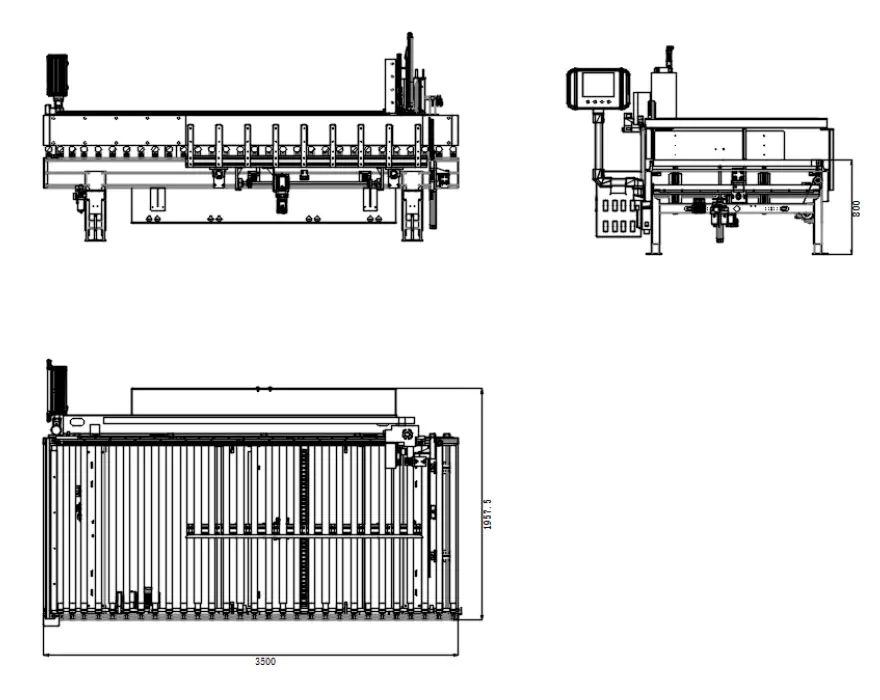

Drie-aanzichttekeningen
