Pro automatische dozensluitmachine

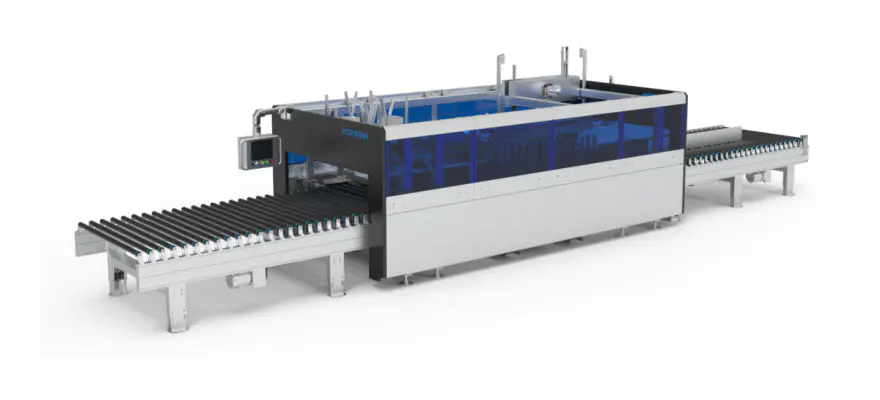

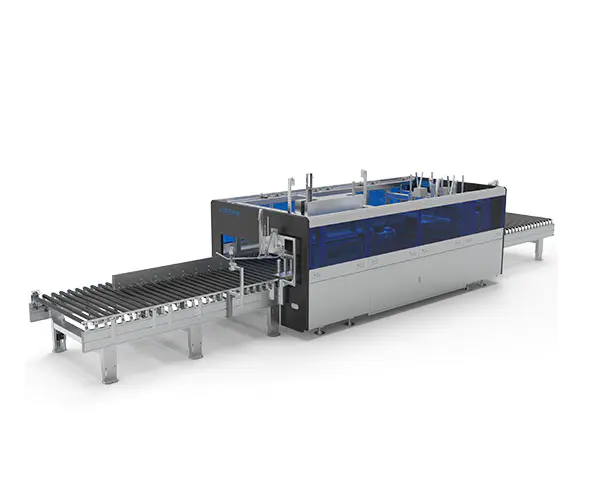

Machine-afbeelding

Machinespecificaties

Afmetingen L*B*H (mm)	Eigen gewicht van de machine (kg)	Voeding (kW)	Lading transporteren (kg)	Werkhoogte (mm)
10200*2200*2260	Ongeveer 3200 kg	9	50	800±50

Verwerkingsparameters

Kartonverwerkingslengte (mm)	Kartonverwerkingsbreedte (mm)	Kartonverwerkingshoogte (mm)	Afdichtingsefficiëntie (cycli/min)	Dikte van golfpapier (mm)
300-2900	200-1200	(Houten paneeldikte 18) 20-280	4-8	2,5-6

1. Kerncomponenten: Eva sneldrogende smeltlijmmachine; servomotor; planetair verloopstuk; laserafstandsmeter; synchrone riem; kussenbloklager; motor met variabele frequentie; wormwielreductiemiddel;
2. De transportrollen maken gebruik van geïmporteerde PVC-rubberen mouwen, die zowel flexibel als duurzaam zijn;
3. Het lineaire mechanisme van de dozensluiter wordt geleid door nauwkeurige lineaire geleidingen, waardoor een hoge betrouwbaarheid en duurzaamheid wordt gegarandeerd;
4. De kracht voor de klemmen en lijmpistolen wordt geleverd door uiterst nauwkeurige servomotoren, die gemakkelijk te bedienen zijn en de precisie van de apparatuur verbeteren;
5. De machine kan als zelfstandige eenheid worden gebruikt of worden geïntegreerd met een op maat gemaakte verpakkingslijn voor thuisgebruik, waardoor veelzijdige en flexibele gebruiksopties worden geboden.

1. Gebruik
A.Deze Pro automatische dozensluitmachine wordt gebruikt voor het sluiten van hoogwaardige meubelverpakkingsdozen.
B. Deze apparatuur wordt gebruikt voor het sluiten van dozen van de modellen M/A-0410 en M/A-0419.
C. De onderkant van de doos wordt eerst gelijmd, vervolgens worden de te verpakken artikelen en het opvulmateriaal erin geplaatst, gevolgd door machinaal sealen.

2. Algemeen werkingsprincipe

De volledige uitrusting is verdeeld in vijf secties: het meetmachinegedeelte, het voedingsbuffermachinegedeelte, het tunnelsealergedeelte, het overgangsmachinegedeelte en het pushersealergedeelte.

A.Tijdens het gebruik komen de verpakte dozen, met daarin de artikelen gevuld, het meetmachinegedeelte langs de referentierand binnen. De breedtesensor bij de ingang meet grofweg de breedte van de doos. Wanneer de doos het einde van het meetmachinegedeelte bereikt, wordt deze tegengehouden door een keerschot. Het actieve klemapparaat meet vervolgens nauwkeurig de breedte van de doos, en het hogedrukplaatapparaat meet nauwkeurig de hoogte van de doos. Daarna beweegt de doos van het meetmachinegedeelte via het toevoerbuffermachinegedeelte naar de ingang van het tunnelsealergedeelte.

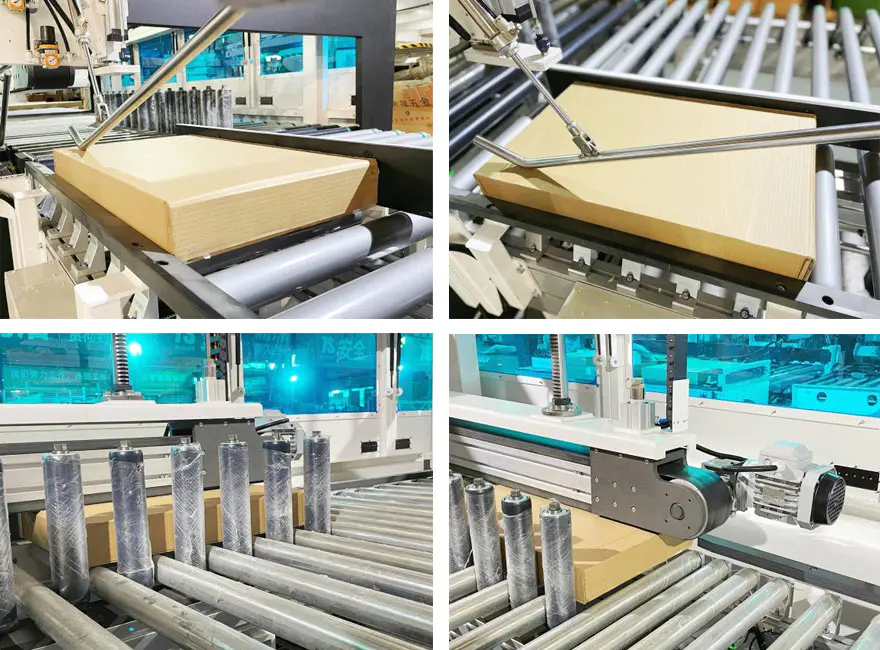

B. Wanneer de doos het tunnelafdichtingsgedeelte binnengaat, brengt het lijmpistool bij de ingang smeltlijm aan over de lengte van de doos. Vervolgens gaat het door het afdichtingskanaal, dat bestaat uit een vouwstangsamenstel, een drukmechanisme, een zijbandmechanisme en een contragewichtbandmechanisme, waarmee de afdichting van de lange zijde wordt voltooid.

C. De doos, met de lange zijde afgedicht, beweegt naar het overgangsmachinegedeelte en wordt tegengehouden door het voorste keerschot bij de ingang van het pushersealergedeelte. De eerste korte zijde wordt vervolgens gelijmd en afgedicht door het spuitapparaat, het voorste aandrukplaatapparaat en het voorste afdichtingsplaatapparaat. Nadat de eerste korte zijde is geseald, gaat de doos het pushersealergedeelte binnen en beweegt naar achteren, waar hij wordt tegengehouden door het achterste keerschot. De tweede korte zijde wordt vervolgens gelijmd en afgedicht door het spuitapparaat, het achterste aandrukplaatapparaat en het achterste afdichtingsplaatapparaat. Op dit punt is het hele sluitproces van de doos voltooid en rolt deze uit het pusher-sealergedeelte.

D.Deze methode voor het sluiten van dozen, waarbij de breedte van de doos wordt herkend, kan dozen van verschillende afmetingen effectief sluiten tijdens het invoerproces zonder dat de afmetingen van de dozen moeten worden ingevoerd.

E. Voor batchverzegeling van dozen met dezelfde afmetingen kan de apparatuur overschakelen naar batchmodus. Na het meten van de breedte van de eerste doos en het toepassen van deze waarde op de hele serie, past het tunnelsealergedeelte de kanaalgrootte aan en houdt deze onveranderd, waardoor de sealefficiëntie wordt verbeterd. Het maximale tarief kan oplopen tot 8 pakketten per minuut.

Functieele structuur

Nee.	Item	Functie
1	Voedergedeelte vooraan	Bereik de invoerfunctie van pakketten, door pakketten snel, nauwkeurig en efficiënt af te leveren op de aangewezen posities. De hoofdbalk is gemaakt van koolstofstaal en bedekt met plastic. Om ervoor te zorgen dat pakketten nauwkeurig worden uitgelijnd, wordt een vast geleidings- en uitlijningsmechanisme gebruikt om de pakketten in positie te geleiden
2	Hoogte meetapparaat	Er worden aluminium persblokken gebruikt om de hoogte van de pakketten te meten via elektronische weegschaalsensoren en pneumatische cilinders, en de gegevens worden vervolgens teruggestuurd
3	Omslag	Om de esthetische aantrekkingskracht van de apparatuur te vergroten en tegelijkertijd een zekere mate van bescherming te bieden, is de algehele structuur voornamelijk gemaakt van gebogen koolstofstalen platen bedekt met plastic. Het is verder uitgebreid met gespecialiseerde aluminium profielen en koningsblauwe acrylpanelen.
4	Rek	Het machineframe wordt vervaardigd door het lassen van rechthoekige buizen en stalen platen, gevolgd door precisiebewerking. Dit zorgt voor een hoge montagenauwkeurigheid en operationele precisie, waardoor een lange levensduur en goede stabiliteit van de apparatuur wordt gegarandeerd
5	Klier apparaat	Houdt effectief de bovenklep van de doos vast, ter voorbereiding op het daaropvolgende sluitproces.
6	Voor en Achterschotten	Zorgt voor pakketpositionering. Lineaire lagers zorgen in combinatie met verchroomde assen voor lineaire geleiding. Meertraps pneumatische cilinders worden afzonderlijk aangestuurd en zorgen in combinatie met het lijmsysteem voor een tweetraps hoogteverstelling. Dit waarborgt de kwaliteit van het lijmproces en houdt het pakket effectief in een specifieke positie voor nauwkeurige positionering.
7	Breedtemeetapparaat	Het horizontale aandrijfsysteem maakt gebruik van uiterst nauwkeurige motoren in combinatie met reductoren om de stabiliteit van het transmissiesysteem te garanderen. Het is in de eerste plaats verantwoordelijk voor het naar beneden vouwen van de bovenste flappen van de doos om de afdichting te voltooien. Het mechanisme maakt gebruik van lineaire geleidingen om de lineaire beweging te sturen, waarbij de kracht wordt geleverd door pneumatische cilinders en regelkleppen met meerdere snelheden die het luchtcircuit regelen om een ​​snelle en stabiele werking te bereiken.
8	Dubbele cilinder duwplaat mechanische onderdelen	Het is in de eerste plaats verantwoordelijk voor het naar beneden vouwen van de bovenste flappen van de doos om de afdichting te voltooien. Het mechanisme maakt gebruik van lineaire geleidingen om de lineaire beweging te sturen, aangedreven door pneumatische cilinders en geregeld door meerdere snelheidsregelkleppen in het luchtcircuit om een ​​snelle en stabiele werking te bereiken.
9	Kliermechanisme	Het is voornamelijk verantwoordelijk voor het vastzetten van de bovenklep van de doos om te voorkomen dat het pakket beweegt. Het mechanisme maakt gebruik van lineaire geleidingen om de lineaire beweging te sturen, en het excentrische ontwerp van de pneumatische cilinder zorgt voor een betere stabilisatie van het pakket.
10	Lijmspuiten met korte zijde systeem	De geleiderail is verantwoordelijk voor het lineair geleiden van het gehele mechanisme heen en weer. Een zeer nauwkeurige servomotor zorgt voor een stabiele krachtbron, en het gebruik van een bekend binnenlands merk planetaire reductiemiddelen zorgt verder voor een betrouwbare vermogensafgifte op de lange termijn. De lineaire geleiding is in omgekeerde positie geïnstalleerd om te voorkomen dat deze met lijm wordt besproeid, waardoor een schone en stabiele geleiding wordt gegarandeerd.
11	Machine met achteruitworp	Om de functie van het lossen van pakketten te bereiken, wordt een tweetraps voedingssysteem gebruikt om het pakket snel, nauwkeurig en efficiënt af te leveren. De hoofdbalk is gemaakt van koolstofstaal en bedekt met plastic.
12	Lijmmachine systeem	De sneldrogende smeltlijmmachine van Eva kan zowel continu als intermitterend lijmspuiten. Het is volledig functioneel, eenvoudig in te stellen en gemakkelijk te bedienen.
13	Naar beneden drukkend mechanisme	De servomotor drijft het verloopstuk aan om de lift te laten draaien, waardoor een nauwkeurige verticale positionering wordt bereikt. Er wordt gebruik gemaakt van pneumatische cilinders om het gewicht te verminderen en het pakket te compacteren, waardoor een stabiele en soepele voorwaartse beweging wordt gegarandeerd.
14	Laterale drukgroep	De pneumatische cilinders en lineaire geleidingen bewegen in en uit om het karton te positioneren en aan te drukken. Het Teflon-materiaal voorkomt dat lijm blijft plakken, waardoor een betere compressie van het karton ontstaat.
15	Zijsteunmontage	De servomotor drijft het verloopstuk aan om de tandwielen te laten draaien, waarbij lineaire geleidingen voor de transmissie zorgen, waardoor een nauwkeurige zijdelingse positionering wordt bereikt. Het zijuitlijningsgedeelte maakt gebruik van Teflon-rollen om een ​​consistente snelheid te garanderen.
16	Afdichtingsonderdeel middengedeelte	De rollentransmissie in het middengedeelte maakt gebruik van een tweetraps aandrijfsysteem, dat de efficiëntie van de pakketaanvoer verbetert en de afstand tot wachtposities verkleint.

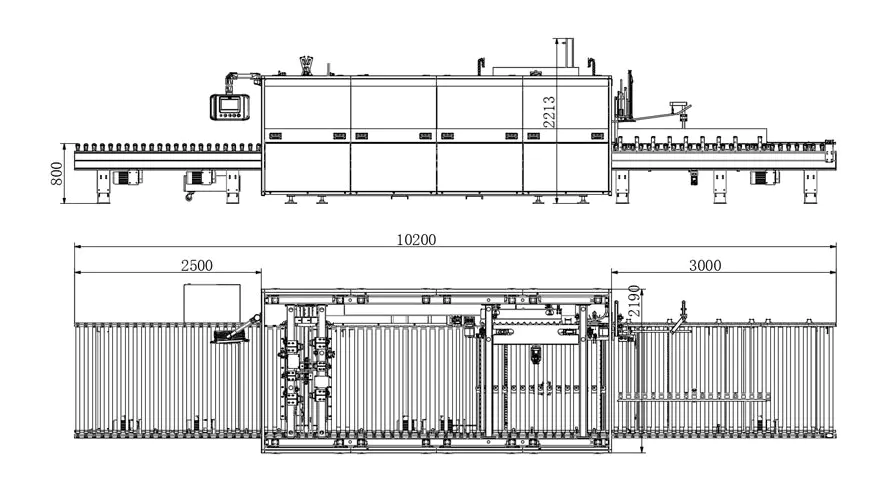

Drie-aanzichttekeningen

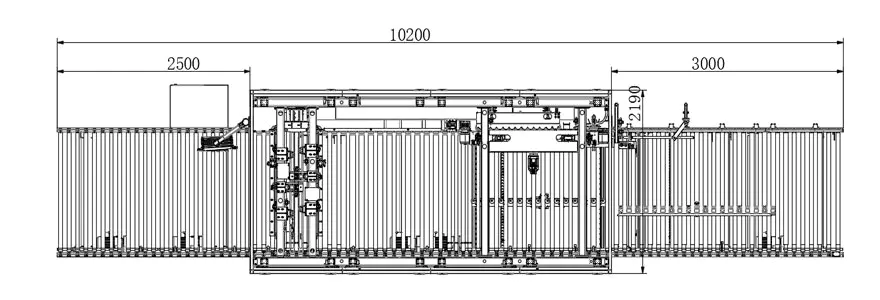

Schematisch diagram van de productieprocesmodus

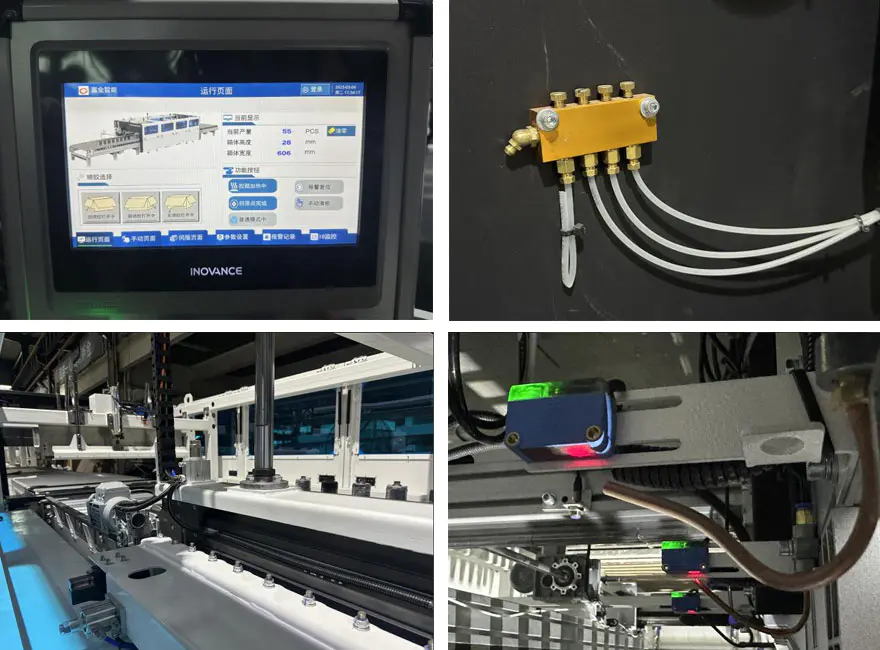

Gedetailleerde afbeeldingen

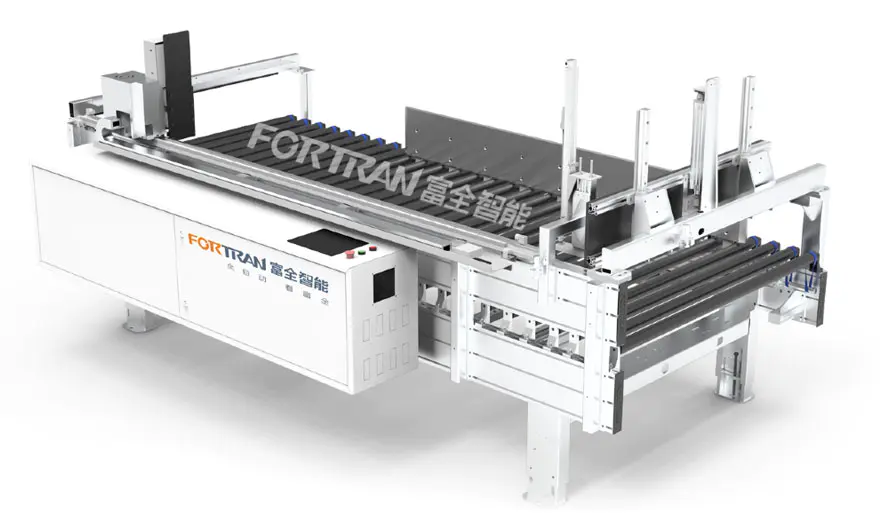

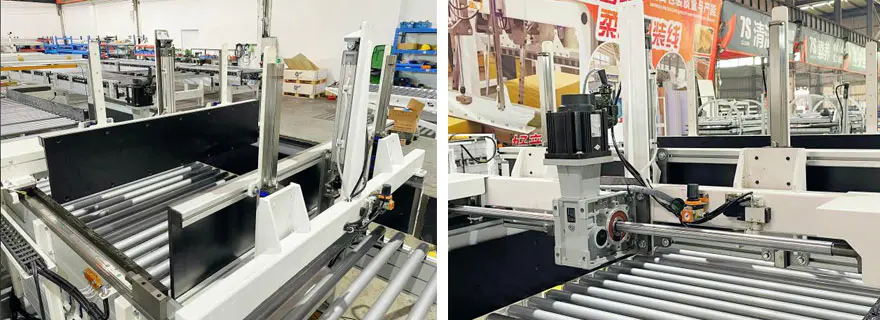

Meetstation

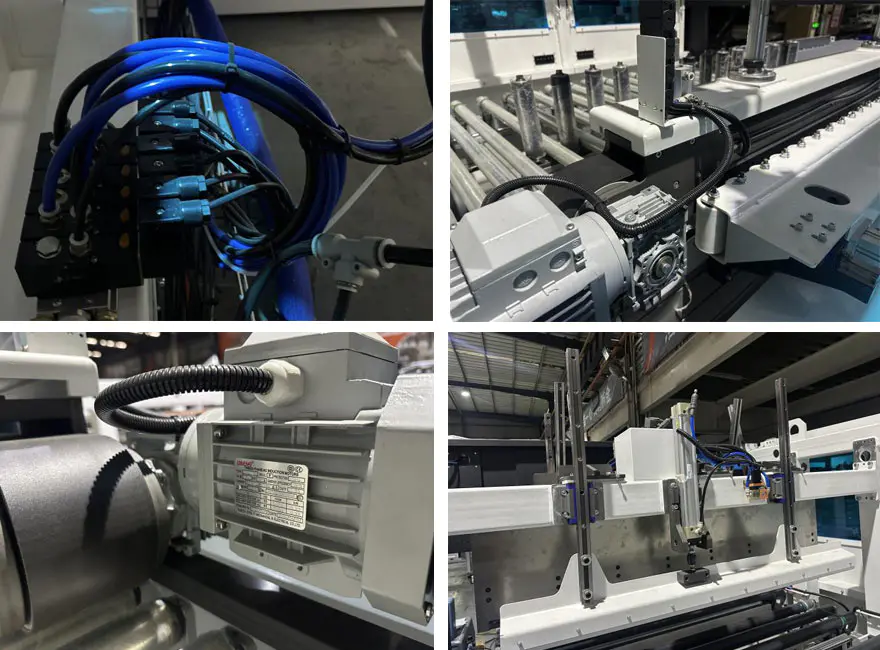

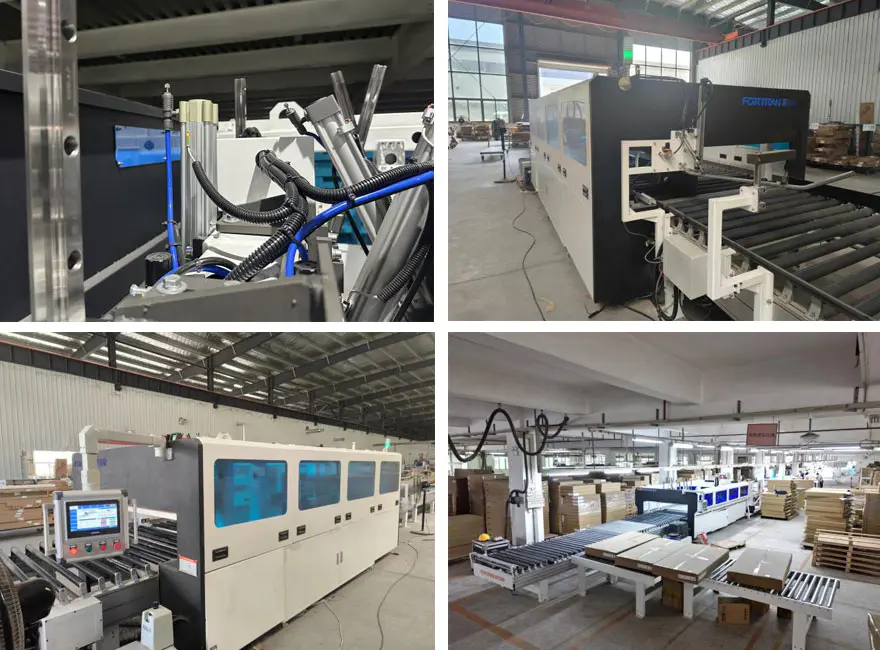

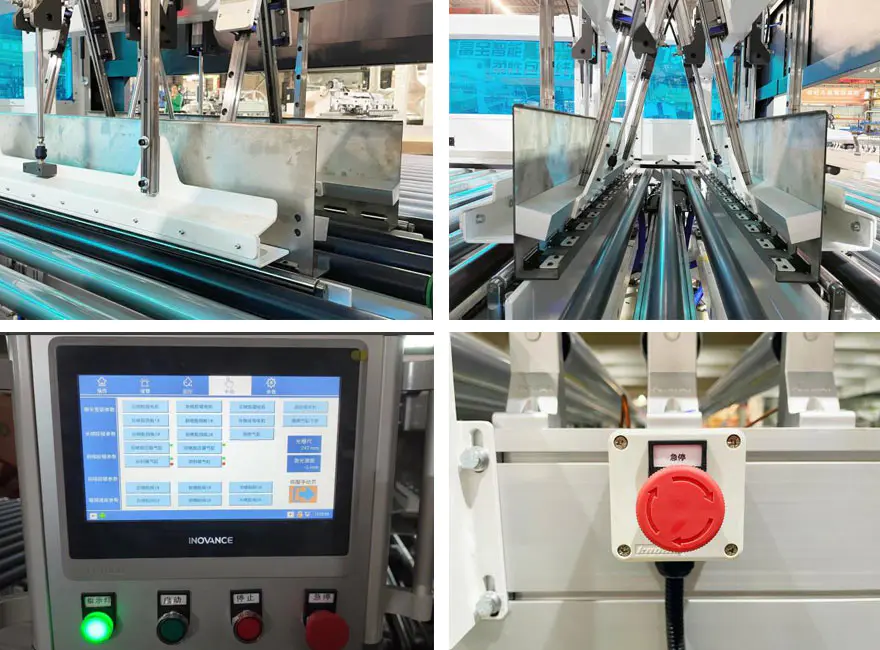

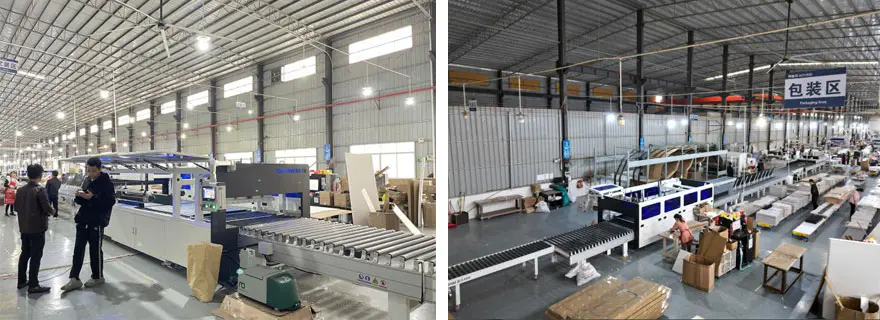

Gedetailleerde afbeeldingen

Lijst met draagbare onderdelen en verbruiksartikelen

1. Lijst met draagbare onderdelen

Nee.	Item	Specificaties	Aanbevolen aantal	U8-nummer
1	PTEE-roller	BZ-LFXJ-01-03-01-01	2
2	M16 dubbelzijdige noppen	BZ-FXJ-G-015	2
3	Teflon drukwiel		4
4	Drukkende riem (type met dubbele gids)	95-L3990 (Dikte3)	1
5	Zijdelingse riem (type met drievoudige geleiding)	195-L3742 (Dikte3)	1
6	Streep elastische riem	392*20*1,5	15
7	Drukreduceerventiel	GR20008F1	1
8	Inlaatgasklep	PSL8-02A	1
9	Drijvend gewricht	F-M16X125F	4
10	Cilinder	SAI 50X350S	1
11	Cilinder	SAI50x300S	1
12	Schuifregelaar	HGW30CC	1
13	Montagebeugel voor lineaire lagers	LHBBW20	1
14	Gesplitste synchrone riem met stalen kern	S8M-3984-25 (open)	1
15	Schuifregelaar	HGH25CA	1
16	Naadloze synchrone riem met stalen kern	30-S8M-800	1
17	Naadloze synchrone riem met stalen kern	30-S8M-872	1
18	Magnetische schakelaar	HX-31R-2M	2
19	Magneetventiel	4V210-08B	3
20	Rubberen schokdemper	SE-15 (blauw)	3
21	Insteekrelais	RXM4LB2BD	1
22	Relaisbasis	RXZE1M4C	1
23	Relais	RXT-F01	3
24	Naderingsschakelaar	IME08-02BPOZT0S	1

2. Lijst met verbruiksartikelen

Nee.	Item	Specificaties	Aanbevolen aantal	U8-nummer
1	Filtergaas hoofdeenheid	133272	1
2	Keel pakking	127028	6
3	Filtergaas voor spuitpistool	126150	3
4	AX-sproeiermodule	167400	6
5	24V magneetventiel	150236	6
6	Mondstukpakking	100368	12
7	Stalen leidingpakking	107332	6
8	Haakse spuitmond 0,5MM	130897	4
9	Naald	500661	1
10	Reparatieset voor zuigerpomp	112757	1
11	AX-spuitmondreparatieset	167414	6
12	Terugslagklepset	163008	1
