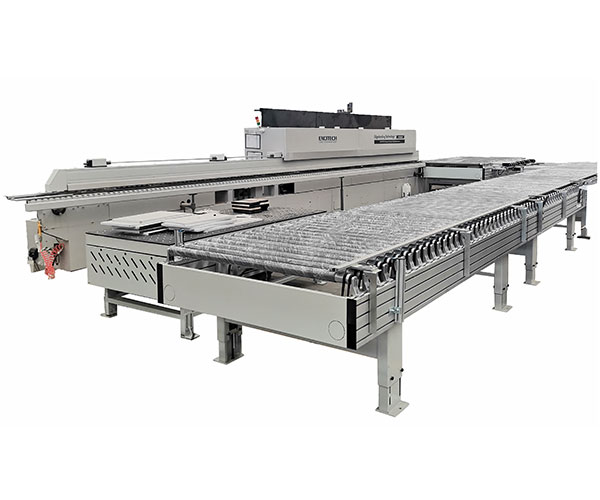

Retourtransportband van het roltype voor kantenaanlijmmachine

Retourtransportband van het roltype voor kantenaanlijmmachine is een soort automatiseringslijn voor automatische terugkeer van een enkele kantenverlijmer. Retourtransportband van het roltype voor kantenaanlijmmachine wordt voornamelijk gebruikt in de volautomatische assemblagelijn voor kantenverlijming voor de productie van meubelplaat, kastplaat enzovoort. Retourtransportband van het roltype voor kantenaanlijmmachine kan de productiekosten effectief verlagen en de productie-efficiëntie verbeteren.

Stuur onderzoek

Productomschrijving

1. Productintroductie:

Retourtransportband van het roltype voor kantenaanlijmmachine heeft een hoge mate van automatisering; de PLC-programmering is eenvoudig te bedienen, de machine is betrouwbaar en met goede prestaties. Eerst voedt de arbeider het werkstuk handmatig aan de zijkant, het verzegelde werkstuk wordt ontvangen door de Rolling-type Returning Conveyor Line voor Edge Banding Machine voor automatisch terugkeren, en converteer vervolgens handmatig de andere zijden voor edge banding opnieuw, om te realiseren de functie van intelligente terugkerende kantenverlijming.

2. Productparameter (specificatie)

Model	FQ-UX22
Werkstukbereik	300300-12002400mm
Werkstukdikte:	10~60mm
Maximaal laadgewicht	100kg
werksnelheid:	12~28M/min
Totale voeding	7.5KW

Deel één: Machine Head-1

Externe dimensie	L3500W2330mm (1815)H900±50mm
Rollengte:	1700 mm en 1400 mm
Hoofdstraal	240*50 aluminium profiel
Roldia	56 mm met rubber bedekt
Rubberdikte:	3 mm
Afstand tussen rollen	120 mm

Deel twee: Machine Head-2

Externe dimensie	L3000W2660mm (1615)H900±50mm
Rollengte:	1500mm
Hoofdstraal	240*50 aluminium profiel
Roldia	56 mm met rubber bedekt
Rubberdikte:	3 mm
Afstand tussen rollen	120 mm
Voeg toe met bakelieten plaat om het paneel vast te houden

Deel drie: Aangedreven rollenbaan

Externe dimensie	L6900W1415mm H900±50mm
Hoofdstraal	240*50 aluminium profiel
Roldia	56 mm met rubber bedekt
Rollengte:	1300mm
Rubberdikte:	3 mm
Afstand tussen rollen	120 mm

Deel vier: Pneumatische kogelzwevende tafel

Totale afmeting	L2500W1200H800~900mm
Materiaal van het tafelblad	8#U-staal met bakelieten plaat
Hoofdframe	60403mm rechthoekige buis
Stroomvoorziening	1,5 kW
Met heffunctie is het hefbereik ongeveer 100 mm

Deel vijf: Pneumatische kogelzwevende tafel

Totale afmeting	L1800W600H900±50mm
Materiaal van het tafelblad	8#U-staal met bakelieten plaat
Luchtblazer	1.5 KW, merk
Been	60403mm rechthoekige buis
Hoofdframe	40*60 staal

3. Producteigenschap en toepassing:

1. Stabiel transport, geen relatieve beweging tussen materialen en transport, kan de schade aan transportobjecten verminderen;
2. Eenvoudige structuur, gemakkelijk te onderhouden; Laag energieverbruik en lage kosten.
3. Niet alleen de werkingsweerstand is klein, maar ook de slijtage van het werkstuk is klein, dus de productiviteit is hoog, wat kan helpen de productiekosten te verlagen.
